ZRGJ-5地鐵站臺屏蔽門系統模擬實驗實訓裝置

地鐵站臺屏蔽門系統模擬實驗實訓裝置是地鐵站臺設施的核心裝備，屏蔽門系統按照預定的控制要求完成屏蔽門的開通和關閉。但地鐵站臺屏蔽門系統占地面積較大以及重量較重，而且涉及安全等諸多因素，學員很難進行地鐵站臺系統實操。為了解決以上問題，開發了地鐵站臺屏蔽門系統模擬實驗實訓裝置。該裝置主要包括屏蔽門機械結構、防夾傳感器、門控?zé)o刷直流電動機、減速器、皮帶傳送系統、屏蔽門本地單元控制子系統、單側端頭控制子系統、中央控制子系統、緊急控制子系統以及站臺監控子系統等組成。學員利用該設備可以直觀了解地鐵站屏蔽門系統各個組成結構和完成功能，加深學員對地鐵站臺屏蔽門系統工作原理的認識，完成地鐵站臺屏蔽門系統正常使用、日常維護、落成實驗以及故障處理等實驗實訓。

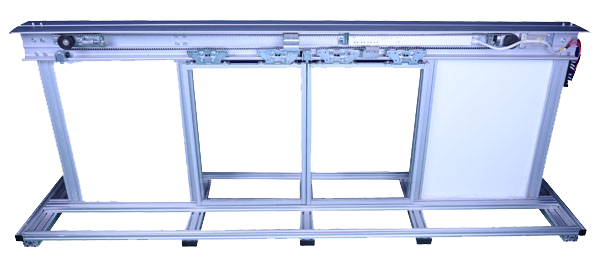

地鐵站臺屏蔽門系統模擬實驗實訓裝置
　　地鐵站臺屏蔽門系統模擬實驗實訓裝置采用高仿真度模型，大大降低了模擬系統的建造成本，該裝置可以根據客戶需求為研究人員提供預留開放部分接口，可進一步拓展功能。
一、技術參數：
（1）站臺電源參數 輸入電壓：AC220V，頻率：50Hz；波動：±5%
（2）蓄電池參數 12AH，DC96V；
（3）屏蔽門控制系統參數 輸入電壓：AV220V，50Hz；輸入電流：4A；
（4）屏蔽門參數 長：2000mm；寬：60mm；高：800mm；
二、實訓項目：
　　學員通過該裝置的實驗實訓可以掌握地鐵站臺屏蔽門系統原理、操作規則、系統日常維護以及屏蔽門系統故障解決方法等，該系統可實現如下實驗實訓內容：
（1）地鐵站臺屏蔽門系統電器認知實訓
（2）地鐵站臺屏蔽門系統布線實訓
（2）地鐵站臺屏蔽門機械結構檢查實訓
（3）正常工作狀態下地鐵站臺屏蔽門控制實訓
（4）故障工作狀態下地鐵站臺屏蔽門控制實訓
