DYLY-BX綜合布線實訓考核裝置

一、     系統概述

本系統是為中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。

系統以建筑模型為結構基礎，包括智能大樓（小區）和管理中心兩部分，智能大樓（小區）可模擬智能大樓的安保房間，也可模擬智能小區的安保房間。在此系統進行項目訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

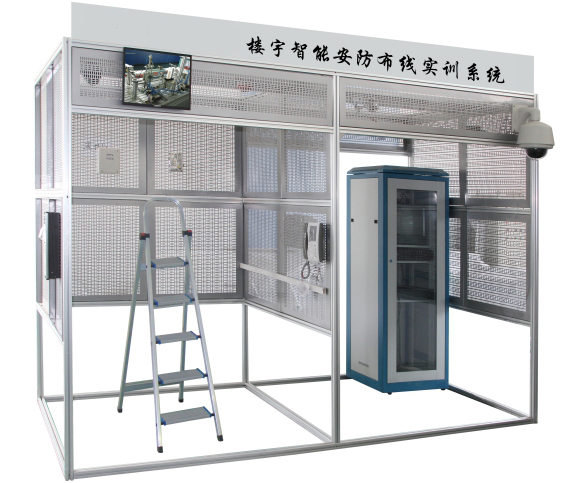

設備由1臺鋁合金支架和17塊網孔板搭建而成的兩層模擬樓宇建筑，分別模擬一棟樓宇建筑的一層機房、一層樓道、一層樓道大門、二層樓道、二層樓道窗戶、二層住戶、二層住戶大門、二層住戶窗戶、垂直豎井和建筑周邊。房間提供正反面?zhèn)葔晚攭Φ陌惭b范圍，可在上面安裝各種樓宇智能化器件；同時還提供房間大門和窗戶，可在上面安裝電插鎖、電磁鎖、門磁和窗戶防盜探測器等器件，實現智能建筑各類系統的安裝與運行，如“對講門禁及室內安防系統”和“閉路電視監控及周邊安防系統”等。相比于單層模擬樓層，兩層模擬樓層需要考慮智能建筑的多樓層結構關系，除了能夠培養學生的工程施工能力外，更能夠培養其工程設計能力與工程創新能力，符合高等院校的實踐教學需求。

二、     系統結構與組成

樓宇智能安防布線實訓系統采用模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。

建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，智能大樓（小區）設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。

管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控柜、監控計算機等典型管理設備。

在智能大樓（小區）內安裝煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁、紅外對射和巡更點等。智能大樓（小區）的房間窗戶裝有幕簾探測器，實現室內安防與周界防范功能。

在管理中心區域和安保區域內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、一體化球形攝像機等），實現關鍵區域視頻監控，設有兩臺監視器，其中一臺為17寸液晶監視器，另一臺為14寸CRT監視器。

系統中的各模塊既可單獨調試、運行，也可通過接線和配置，進行聯動實訓。功能區域之間采用工程橋架實現系統連接。

三、     技術參數

1. 輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz

2. 工作環境：溫度-10℃～40℃  相對濕度≤85%（25℃） 海拔＜4000m

3. 裝置容量：≤1.0kVA

4. 外型尺寸：3120mm×1580mm×2310mm

5. 安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準

四、     本裝置以工作過程為導向，工學結合的模式規劃教學活動，完成以下工作任務

1．對講門禁系統安裝、接線和調試任務

? 系統部件安裝任務

單元門口主機、室外呼叫模塊、室內可視對講模塊、非可視對講模塊、通訊轉換模塊、聯網器、管理中心機和室內安防探測器等主要器件的選擇、檢測，并將上述器件安裝到對應區域的合理位置。

? 系統接線任務

完成可視對講門禁及室內安防系統的線路鋪設和連接。

? 系統調試任務

設置可視對講門禁及室內安防系統器件的相關參數，完成室外主機地址設置、室內分機地址設置、IC卡分配與注冊、管理中心機設置等，實現室外主機呼叫室內分機、室內分機呼叫管理中心機、室外主機呼叫管理中心機、密碼開鎖、室內分機主動開鎖、刷卡開鎖、可視對講軟件記錄、處理開門、報警信息等功能。

2．視頻監控系統安裝、接線和編程、調試任務

?系統部件安裝任務

高速球云臺攝像機、彩色半球攝像機、矩陣主機、液晶監視器、硬盤錄像機等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。

?系統接線任務

完成視頻監控系統的線路鋪設和連接。

?系統編程、調試任務

通過系統模塊的參數設置和編程，實現監視器的視頻監控和畫面切換，高速球型云臺旋轉、聚焦動作控制和報警聯動錄像。

3．室內安防與周界防范系統安裝、接線和編程、調試任務

?系統部件安裝任務

震動探測器、玻璃破碎探測器、感溫探測器、煙霧探測器、可燃?xì)怏w探測器、紅外探測器、門磁、紅外對射探測器、聲光報警器、報警按鈕、紅外幕簾探測器、大型報警主機、六防區報警主機、液晶鍵盤、多路總線驅動器等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。

?系統接線任務

完成室內安防與周界防范系統的線路鋪設和連接。

?系統編程、調試任務

通過系統的參數設置和編程，實現室內安防和周界防范的報警，并進行報警處理。

4．巡更系統安裝與調試任務

?系統部件安裝任務

信息點的安裝。

?系統調試任務

通過系統的參數設置，實現巡更系統線路的設置，巡更數據的統計，并生成報表。

五、     通過項目任務實施，可考察的職業能力

1.建筑智能安防布線的實施能力

2.對講門禁系統安裝、接線與調試能力

3.室內安防與周邊防范系統安裝、接線與調試能力

4.視頻監控系統安裝、接線與調試能力

5.巡更系統安裝與調試能力

6.系統運行維護能力
