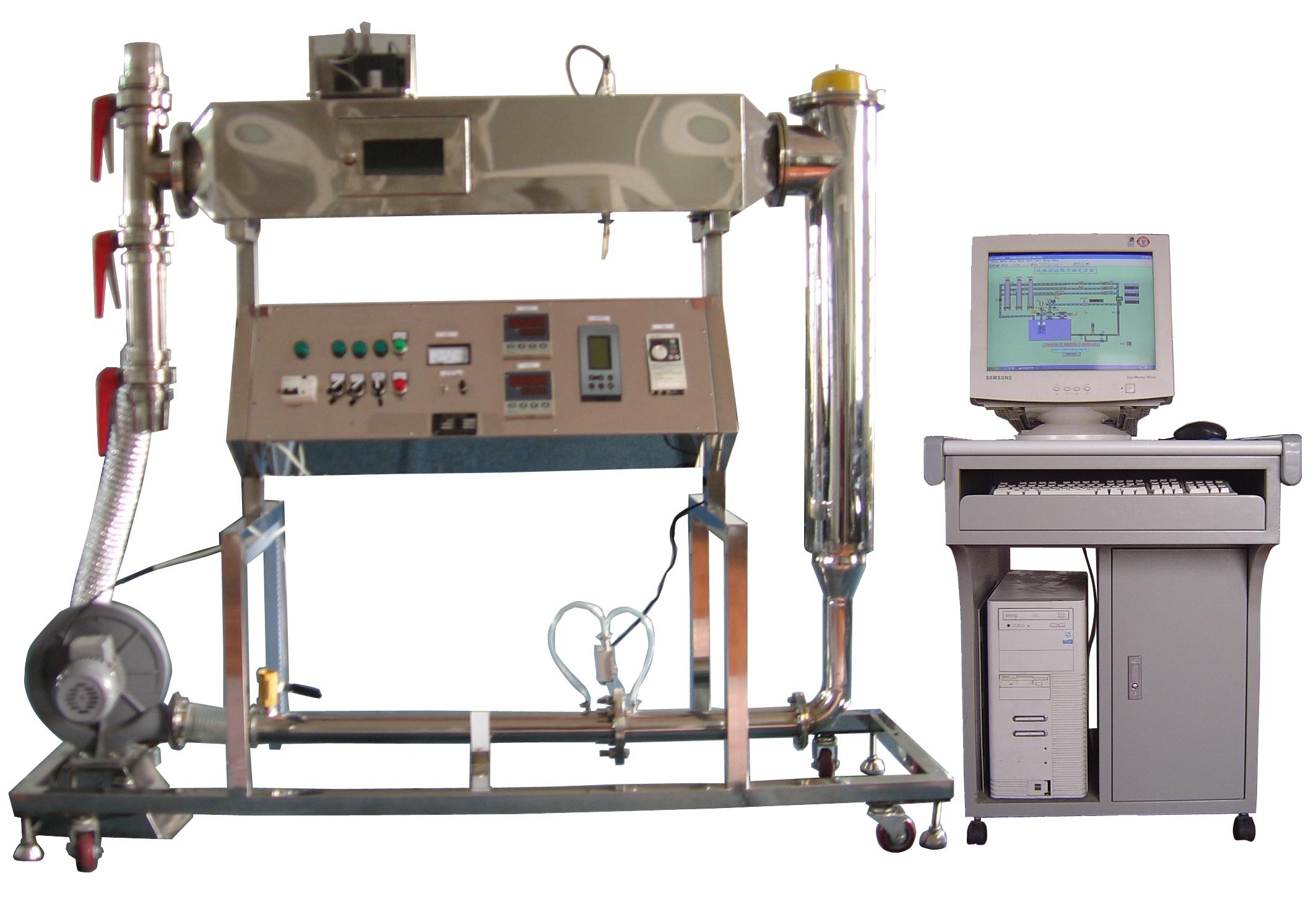

非均相氣固分離實驗裝置,洞道干燥實驗裝置(計算機數據采集控制型)

1.1、系統組成

  洞道干燥實驗裝置由洞道干燥器實驗裝置實驗對象，風機、洞道干燥器實驗裝置智能儀表上位控制箱（集成在對象上）、上位控制系統軟件及數據分析處理軟件四部分組成。

1.2、實驗設備的特點及功能：

   1、學習測定恒定干燥條件下濕物料的干燥速率曲線及臨界濕含量的實驗測定方法，加深對干燥操作過程及其機理的理解。

   2、供學生學習干濕球溫度濕度計的使用方法。

   3、熟悉常壓洞道干燥器構造和操作方法。

   4、裝置布局合理，干燥箱、管道采用不銹鋼制作，裝置支撐一體形成柜式推車。干燥過程在帶硅酸鋁保溫棉的鏡棉不銹鋼板只做的干燥風道中進行，風道入口裝有氣流均布板，干燥箱的入口，采用兩組電加熱管加熱空氣。一組恒功率，一組可控硅移相調壓器調節功率。

   5、洞道干燥器實驗裝置可進行自動控制實驗，也可手動控制實驗，也可采用計算機自動采集實驗數據進行分析處理。

1.3、檢測傳感及二次儀表：

   1、干、濕溫度溫度采用Pt100+智能儀表測量，響應速度快而準確?？諝饬髁坎捎每装辶髁坑嬃?，即可手動控制，也可采用變頻器自動控制。

   2、干燥熱空氣溫度采用Pt100+智能數顯調節儀表+可控硅移相調壓器控制。

   3、干燥失水量采用高精度壓力傳感器（美國進口帶限位量程保護）+智能數顯儀表稱量。

設備功能：

1、演示含塵氣體通過重力沉降室、旋風分離器時，含塵氣體、固體塵粒和氣體的運動路線。了解旋風分離器的工作原理。

2、定性地觀察旋風分離器內，徑向上的靜壓強分布和分離器底部出灰口等處出現負壓的情況，引導學生認識出灰口和集塵室密封良好的必要性。

3、定性地觀察分離器的分離效果和流動阻力隨進口氣速的變化趨勢，引導學生思考適宜氣速該如何確定。

4、可利用本裝置制備實驗用含塵氣體的辦法，觀察固體分離從文丘里管處被吸入的現象，加深學生對流體流動過程中能量轉化問題的理解。

技術參數：

304不銹鋼重力沉降室：200×200×400mm。

玻璃旋風分離器：Φ100×400mm。

玻璃U型管壓差計。

鼓風機：旋渦氣泵,功率 550W，最大流量70m3/h。

304不銹鋼文丘里加料器。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼管路、管件及閥門。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1300*500*1600mm(長×寬×高)  帶腳輪及禁錮腳。

標準旋風分離器：直徑Φ90mm。

304不銹鋼重力沉降室：400×200×400mm。

設備使用環境：

氣：空氣來自風機（自帶氣源）。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：玉米面或洗衣粉，外配設備：無。
