機構示教實驗箱,多功能螺栓組聯接綜合實驗臺

本演示箱是《機械原理》、《機械設計基礎》課程教學專用設備，用于在課堂或實驗室演示機構的運動。演示箱內有演示板及各種顏色塑料制零件及金屬制軸、連接件等，可用來組裝各種平面機構，演示機構中構件的相對運動。本演示箱可用作課堂教學演示教具，也可用于開放實驗室，供學生動手拼裝實驗，是學習平面機構的理想教學實驗裝備。

本演示箱對應《機械原理》教材，能夠組裝演示的平面機構有平面連桿機構1 4種、齒輪機構7種、定軸齒輪機構2種、2K-H周轉輪系1種、擺線針輪機構1種、棘輪機構4種、槽輪機構2種、不完全齒輪機構1種，共32種。

實驗項目內容:

1、組裝各種平面機構;

2、演示并分析比較所組裝機構的相對運動。

主要技術特點:

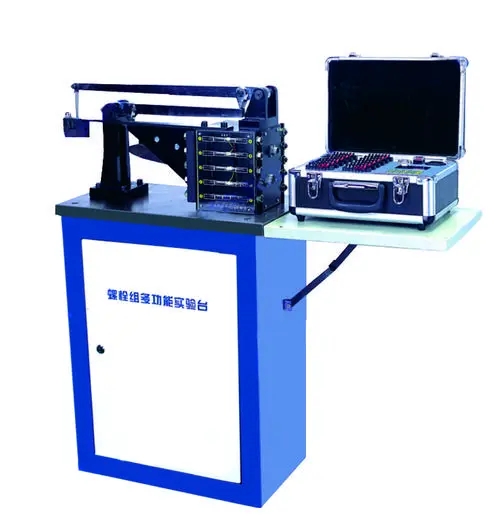

1.該實驗臺主要用來測試受傾覆力矩作用下的螺栓組中各個螺栓的受力與變形。還可二次開發用來做齒根應力測試實驗、懸臂梁的應力測試實驗及電阻應變片靈敏系數測量實驗。

2.使用專用軟件對數據進行采集和分析處理、自動繪制實測曲線和仿真曲線;另外測量面板上配有數碼管,顯示被測數據，可由人工記錄、手工繪制實驗數據曲線。

3.被測螺栓采用40Cr優質合金鋼精制，性能穩定.

4.實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置.

主要配置及技術參數:

1.被測螺栓10根中段直徑6. 5mm,兩端螺紋M10,螺栓材料40Cr;

2.被測齒形板1個z=32, m= 1 6mm;

3.被測等強度梁1根;

4.電阻應變片電阻值: R= 120Q;

5.靈敏度系數: K=2.20;

6.靜態電阻應變儀1臺測量通道: 12路;

7.砝碼4塊(1kg 兩塊，0.5 kg兩塊);

8.專用軟件光盤1張;

9.外形尺寸: 580x 320x 1005mm;

10.質量: 60kg。
