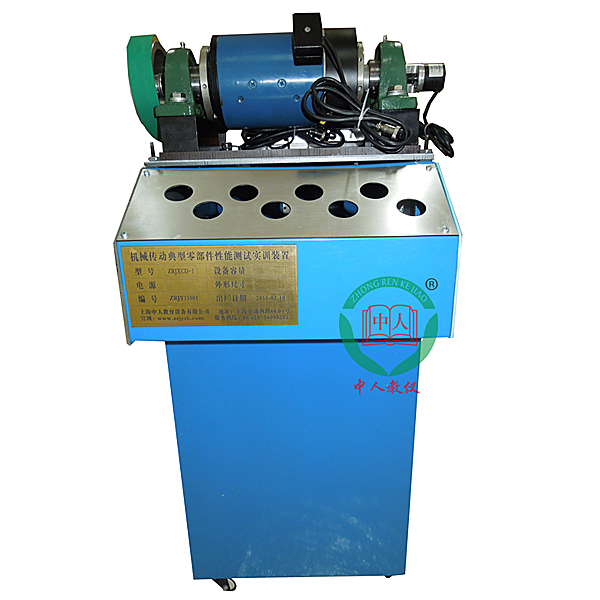

機械傳動典型零部件性能測試實訓臺,機械速度波動測試實驗臺

（一）產品概述
"機械零部件性能測試實驗臺"可以測試帶傳動、鏈傳動、萬向節傳動性能及傳動效率,適用于各院?！稒C(jī)械設計基礎》、《機械設計》、《機械原理》等課程中機械傳動典型零部件性能測試實訓教學。
（二）系統特點
1.可手動或用計算機測試軟件自動進行傳動分析實訓
2.能通過計算機測試軟件進行傳動的運動模擬,直接觀察傳動特性
3.可更換不同的皮帶輪,測試多種皮帶傳動
4.可分6級加載,在不同負載情況下測定皮帶傳動、鏈傳動、萬向節傳動的傳動穩定性及傳動效率
5.計算機測試軟件功能強大,具有數據采集、測試分析、曲線擬合、保存并打印實訓結果等功能。可測量功率、轉速、效率等參數的實時數據,并擬合繪制出效率、傳動曲線等,各曲線坐標可任意設置。
（三）配置及技術性能
1.實訓臺(1)實驗臺為柜式.
2.輸入電源:單相三線 AC220V±10% 50Hz
3.外形尺寸:650mm×530mm×1060mm
4.電流型漏電保護,I△n ≤30mA,動作時間≤0.1s,容量10A
5.直流調速器1個:采用PWM脈寬調制技術,輸出電壓 0～220VDC,輸出電流 4ADC
6.數顯轉速表2個:可分別顯示主、從動電機的轉速
7.直流數顯功率表2個:精度0.5級,既可顯示功率值,也可切換顯示電壓和電流值
8.燈泡加載裝置 1套
9.數據采集系統 1套
10.驅動電機:額定功率 355W
11.電機調速范圍:0～1500r/min
12.負載電機:額定功率 355W
13.旋轉編碼器2個:鋁合金材質,分度1000脈沖/轉
14.帶輪、鏈輪直徑:Φ115mm～Φ125mm
15.虛擬仿真教學系統
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大?。?，選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。

機械傳動典型零部件性能測試實訓臺,機械速度波動測試實驗臺

本實驗臺是以電動機驅動的包含帶傳動，曲柄滑塊機構的工作機在內的機械系統用于機械原理課程中機械的穩定運轉狀態下機械的周期性速度波動及其調節課程中的實驗裝置。利用傳感器、計算機等先進的實驗技術手段進行實驗操作,訓練掌握現代化的實驗測試手段和方法增強工程實踐能力。
實驗項目內容:
1.機械速度波動測試仿真實驗:
觀察機械的速度波動現象，求解系統運轉的不均勻性。調節電機轉速，觀察不同轉速下的速度波動現象,實測與仿真曲線對比。
2.機械速度波動調節實驗:
改變飛輪大小，觀測機械速度波動變化情況，并與理論計算結果進行比較分析。
主要技術特點:
1.曲柄滑塊機構實驗臺采用了特制的曲軸和連桿，構思嚴密，設計精巧，能確保組成實驗臺的各個運動構件有良好的配合間隙，外形美觀，操作方便，使用壽命長。
2.該實驗臺由機座、直流調速電動機，皮帶傳動裝置和曲柄滑塊機構等主要零部件組成。曲軸一-端裝有角位移傳感器，另-端裝有飛輪。
3.該實驗臺配有大小飛輪各-件，供測試實驗用，顯示不同飛輪質量的調速效果。
4.主控制系統采用56通道單端輸入，28通道雙端輸入，12位精度，1 M采集頻率與計算機采用串口聯機使用。
5.使用專用軟件，能迅速準確處理、分析數據，測繪及打印實測曲線;不配計算機時可利用液晶屏面板窗口顯示的數據，計算，分析，繪制曲線。
6.本實驗臺制作精細、噴塑表面平整光滑清潔、無劃跡和脫落斑點，發蘭鍍鉻、鍍鎳表面光亮無銹斑,鋼制件精加工表面作防銹處理，各銘牌粘貼安裝位置正確，粘貼平整和無貼斜現象。
主要配置及技術參數:
1.直流調速電動機數量1個220V 355W轉速n= 1500轉/分
2.直流電機調速電源SK200B數量1個
3.角位移傳感器數量1個 壓力傳感器0-50N 1個，0-200N 1個
