變速器拆裝實驗臺,大功率電機電氣實訓裝置

一、產品簡介
設備滿足“全國職業院校技能大賽” “汽車自動變速器拆裝與檢測”項目比賽要求，可對自動變速器進行拆卸與裝配技能的實訓考核。

二、功能特點
1.材 質：
該設備整體框架采用40×40mm高強度的方鋼，四周蒙鋼板焊接而成，表面經噴涂工藝處理，臺面采用304不銹鋼制作。
2.結 構：

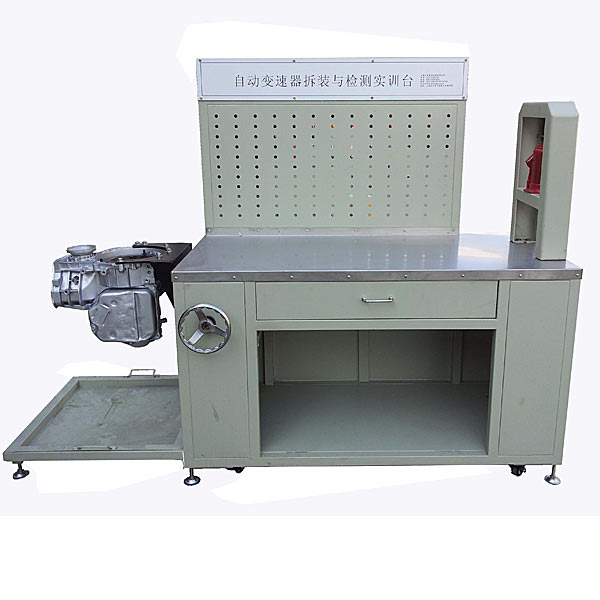

該設備主要由實訓臺、網孔板、2T手動壓床與隱藏式減速翻轉機構組成。
網孔板安裝在實訓臺正前方，配備有專用掛鉤，配專用工具，便于掛置自動變速箱元器件與專用工具使用；實訓臺右側安裝有2T手動壓床，用于變速箱軸承拆裝作業；實訓臺正面上部設有抽屜，用于放置專用測量工具，下部為元器件存放柜；實訓臺左側設有隱藏式減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配；設置有活動式接油盤。
3.該設備配備大眾01M自動變速器總成(帶電子閥線束，易于拆裝)，并裝在專用隱藏式減速翻轉翻轉架上。
4.實訓臺底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。
5.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明

變速器拆裝實驗臺,大功率電機電氣實訓裝置

一、裝置特點

1.各功能組件采用積木式結構，便于二次開發及功能擴展；

2.所有實驗連線均在控制屏面板上連接即可，無需直接接觸電機，安全可靠性；

3.所有電機均選用工業現場應用的2kW中小型功率電機，能真實反映電機本身特性；

4.該實驗裝置帶有電壓型和電流型漏電保護功能，確保實驗進程中操作者的人生安全和設備的保護；

5.整套性強，從儀器儀表、專用電源、電機機組、實驗部件及實驗專用導線等均配套齊全；配套件的性能、規格等緊密結合實驗的要進行配置。

二、技術性能

1.輸入電源：三相四線AC380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3.裝置容量：≤6kVA

4.重量：750kg

5.外形尺寸：189cm×80cm×170cm

三、裝置的基本配置

實驗裝置由控制屏、實驗桌、交直流電源、測量儀表組件、負載組件、電機機組、實驗掛箱、實驗導線及配件等組成。

（1）交流電源部分

提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格6kVA、0～450V）?？烧{(diào)交流電源輸出具有短路保護裝置，當相間、線間過電流及直接短路均能起到保護?？刂破恋墓╇娪蓡⑼０粹o進行控制，同時具有漏電聲光告警、過壓保護、相序指示、缺相指示功能；配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓電壓。

（2）直流電源部分

«雙路直流電源：一路0～250V（3A）可控直流勵磁電源（具有欠勵保護、過流、短路及過壓保護聲光告警功能），另一路0～250V(20A)可控直流穩壓電樞電源（過流、短路及過壓保護聲光告警功能），具有內部、外部兩種控制模式，內部控制模式下，通過面板上的電位器來調節直流電壓輸出；外部控制模式下，通過外加給定信號來控制直流電壓輸出，可用于電機閉環控制等實驗；設有一只直數字電壓表，通過開關切換，監示勵磁電壓及電樞電壓輸出。

同步電機勵磁電源：0～100V（4A），帶短路保、過流保護功能。

（3）定時器兼報警記錄儀(服務管理器)

采用藍屏液晶顯示器，中文菜單顯示，直觀、清晰；通過鍵控單元完成時間設定、定時報警設定、解除設置等操作、具有切斷電源及記錄各種告警次數等功能。

（4）數字轉速表：可顯示0～3000r/min，采用編碼盤測速，直接數字顯示電動機的轉速，同時輸出模擬量電壓信號，用于速度反饋。

（5）數模雙顯直流電壓、電流表（整體表）：

數模雙顯直流電壓表兩只：測量范圍為0～±500V，分2V、20V、200V、500V四檔，直鍵開關切換量程，輸入阻抗10MΩ，精度為0.2級，具有超量程聲光報警、指示及切斷總電源功能。

指針表：鏡面式、雙刻度線、中零表頭結構，反應靈敏，可直接測量正負電壓；

數顯表：四位數碼管顯示，自動判斷、顯示被測電壓極性，讀數準確、方便。

數模雙顯直流毫安表兩只：測量范圍為0～±5A，分20mA、200mA、2A、5A四檔，直鍵開關切換量程，精度為0.2級，具有超量程聲光報警、指示及切斷總電源功能。

指針表：鏡面式、雙刻度線、中零表頭結構，反應靈敏，可直接測量正負電流；
