車床電路分析檢測實驗裝置,大功率電機控制實驗臺

1、基本要求

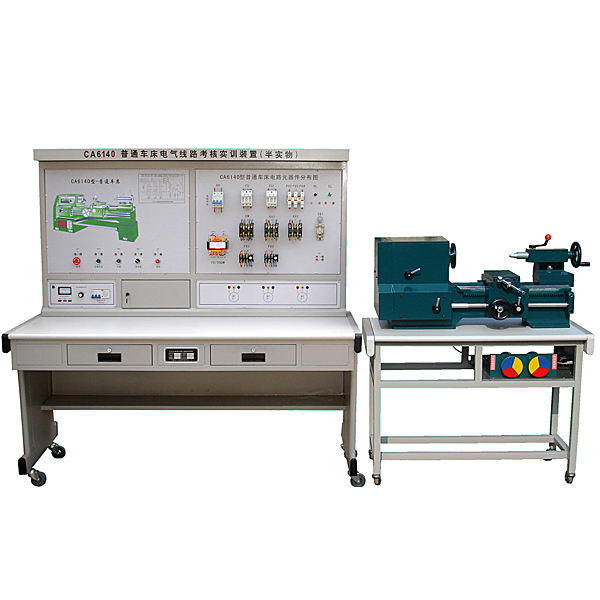

普通車床電氣技能實訓裝置（半實物）增加C6140普通車床仿真半實物模型，通過接口把機床電氣部分和機床的實物模型連接起來，將機床的各運動過程全部展現出來，更加真實，直觀。

2、結構要求

1．C6140型普通車床半實物仿真模型是參照實際C6140型普通車床的功能，并按一定尺寸比例縮小的設計；

2．本套裝置電氣部分的操作，能實現C6140型普通車床各種運動，它包括：主軸正反轉、工作臺進給等運動；

3．機床電氣的所有接點，在裝置的面板上設置了故障排除開關；

4．通過故障設置，可以使學生能真實的了解到故障點與實際車床的聯系，使學生掌握實際的電氣線路維修保養的動手能力；

5.所有故障點設置均在控制面板后面，正面為操作面和電器元件。

3、實訓項目要求

1．熟悉常用低壓電器的機構、原理；

2．電路線路分析；

3．通過觀察機床模型的運動，了解機床的實際運動；

4．通過測量找出線路中的故障點，對車床的故障排除；

5．設置故障點，作為維修電工的技能考核裝置。

故障設置：

6．電源指示不亮；

7．主軸電動機M1不能啟動；

8．冷卻泵電動機M2不能啟動；

9．控制電路斷開；

10. 主軸電機M1不能連續運行；

11．電源斷相；

12．熱繼電器FR1觸點斷開；

13．熱繼電器FR2觸點斷開；

14．熔斷器斷開；

15．照明燈不亮。

車床電路分析檢測實驗裝置,大功率電機控制實驗臺

一、裝置特點

1.各功能組件采用積木式結構，便于二次開發及功能擴展；

2.所有實驗連線均在控制屏面板上連接即可，無需直接接觸電機，安全可靠性；

3.所有電機均選用工業現場應用的2kW中小型功率電機，能真實反映電機本身特性；

4.該實驗裝置帶有電壓型和電流型漏電保護功能，確保實驗進程中操作者的人生安全和設備的保護；

5.整套性強，從儀器儀表、專用電源、電機機組、實驗部件及實驗專用導線等均配套齊全；配套件的性能、規格等緊密結合實驗的要進行配置。

二、技術性能

1.輸入電源：三相四線AC380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3.裝置容量：≤6kVA

4.重量：750kg

5.外形尺寸：189cm×80cm×170cm

三、裝置的基本配置

實驗裝置由控制屏、實驗桌、交直流電源、測量?jī)x表組件、負載組件、電機機組、實驗掛箱、實驗導線及配件等組成。

（1）交流電源部分

提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格6kVA、0～450V）?？烧{(diào)交流電源輸出具有短路保護裝置，當相間、線間過電流及直接短路均能起到保護?？刂破恋墓╇娪蓡⑼０粹o進行控制，同時具有漏電聲光告警、過壓保護、相序指示、缺相指示功能；配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓電壓。

（2）直流電源部分

«雙路直流電源：一路0～250V（3A）可控直流勵磁電源（具有欠勵保護、過流、短路及過壓保護聲光告警功能），另一路0～250V(20A)可控直流穩壓電樞電源（過流、短路及過壓保護聲光告警功能），具有內部、外部?jī)煞N控制模式，內部控制模式下，通過面板上的電位器來調節直流電壓輸出；外部控制模式下，通過外加給定信號來控制直流電壓輸出，可用于電機閉環控制等實驗；設有一只直數字電壓表，通過開關切換，監示勵磁電壓及電樞電壓輸出。

同步電機勵磁電源：0～100V（4A），帶短路保、過流保護功能。

（3）定時器兼報警記錄儀(服務管理器)

采用藍屏液晶顯示器，中文菜單顯示，直觀、清晰；通過鍵控單元完成時間設定、定時報警設定、解除設置等操作、具有切斷電源及記錄各種告警次數等功能。

（4）數字轉速表：可顯示0～3000r/min，采用編碼盤測速，直接數字顯示電動機的轉速，同時輸出模擬量電壓信號，用于速度反饋。

（5）數模雙顯直流電壓、電流表（整體表）：

數模雙顯直流電壓表兩只：測量范圍為0～±500V，分2V、20V、200V、500V四檔，直鍵開關切換量程，輸入阻抗10MΩ，精度為0.2級，具有超量程聲光報警、指示及切斷總電源功能。

指針表：鏡面式、雙刻度線、中零表頭結構，反應靈敏，可直接測量正負電壓；

數顯表：四位數碼管顯示，自動判斷、顯示被測電壓極性，讀數準確、方便。
