樓宇電氣控制實訓臺,步進輸送機模擬實訓裝置

⑴實訓功能

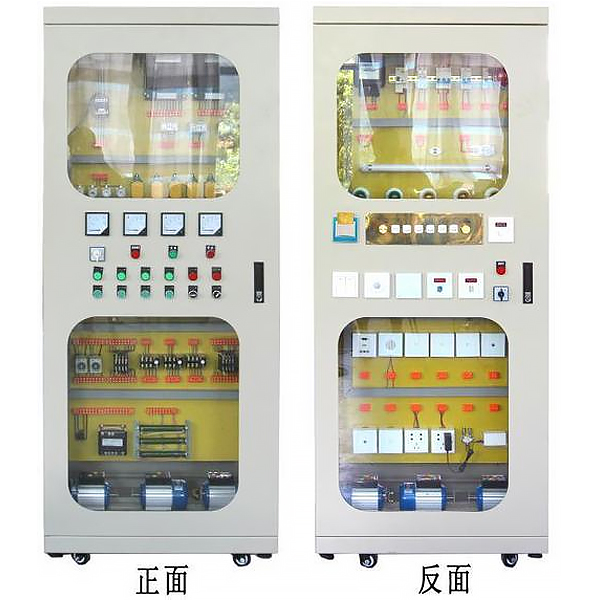

1、本裝置采用正反二面開門的離墻式威圖電氣控制柜，且正反面同時都可以操作，柜體中寬度能保證兩個學生同時合作接線實訓的需要，其外形尺寸寬×厚×高分別為：800×600×2000 mm。柜體采用厚度為國標1.5以上的優質鋼板，柜門采用厚度為國標2.0以上的優質鋼板并安裝四塊大的玻璃，學生能通過玻璃看清柜內各元器件及相應的動作，金屬表面噴塑，柜體中間有二塊優質環氧樹脂絕緣板和相應的支架系統隔離正反兩個柜體，安裝板上安裝智能建筑電氣控制線路各實訓考核模塊。各元器件所有的接線端都連接至相應的專用實訓接線端子上，每個接線端上都套有用電腦打印接線端名稱及編號的套管，并且更換方便。被控制電機安裝于電氣控制柜內。
2、電氣柜體正面內安裝賓館及公寓內部單相電氣控制電路，主要包括賓館客房及公寓住宅全套單相電照明及電器插座模塊(含專用控制面板)同時還配備各種弱電信息模塊。學生通過各種不同的線路連接，既能進行一些諸如請勿打擾電路安裝等小課題的實訓，也能進行一些諸如客房全套電器安裝及故障設置和排除等綜合性課題的實訓。
3、電氣柜體反面內安裝智能建筑三相電氣控制電路，主要包括智能建筑中各種消防、給排水、暖通、空調等系統及常用建筑設備中動力設備控制所需的各種控制電器。學生通過各種不同的線路連接，既能進行一些諸如三相電能測量，通過電流互感器測量電流，萬能轉換開關測量進線三相電壓等小課題，也能進行一些諸如二臺自動噴淋泵一用一備(星／三角降壓啟動)，及“室內消火栓加壓水泵電氣控制”和“自動噴水滅火系統加壓水泵電氣控制”全套電器按裝及故障設置和排除等綜合性課題的實訓。

樓宇電氣控制實訓臺,步進輸送機模擬實訓裝置

實驗項目內容:
1.繪制系統機構運動簡圖
2.了解機械的傳動方案、各種零部件在機械中的應用及各種機械的基本結構;
3.通過對機械的傳動方案及結構的分析，掌握機械運動方案和結構設計的基本要求,培養機械系統運動方案設計能力、結構設計能力和創新意識。
4.分析各機械的傳動方案的特點，并提出實現同樣功能的其它方案。
5.分析各種機構、零部件裝置在設備.上的應用，并提出可代用的方案。
6.通過拆裝分析各種典型結構的形式，并指出哪些結構根據強度設計，哪些結構根據結構要求設計。
7.設計、繪制控制系統電氣圖
主要技術特點:
該步進輸送機實驗裝置適用于機械設計實驗教學,具有鮮明的特點。
(1) 它對應課程的主要內容,包含了各種常用機構和通用機械零部件;
(2) 具有工程實用背景，使用功能明顯;
(3) 有良好的直觀性;
(4)結構復雜程度適中，傳動方案和結構有新穎之處。學生通過對裝置的傳動方案與結構的分析，可以掌握機械系統運動方案和結構設計的基本要求，培養機械系統運動方案設計能力、結構設計能力和創新意識。
主要配置及技術參數:
1.電動機:功率N= 180 W轉速n= 1400 r/min
2.電源: 380V +20% 50Hz
3.蝸桿減速器:傳動比i=50、中心距a=50
4.滑車往復速度: 14次/min
5.工作臺尺寸: 900x155 (mm)
6.外形尺寸: 1370 x450 x485 (mm)
