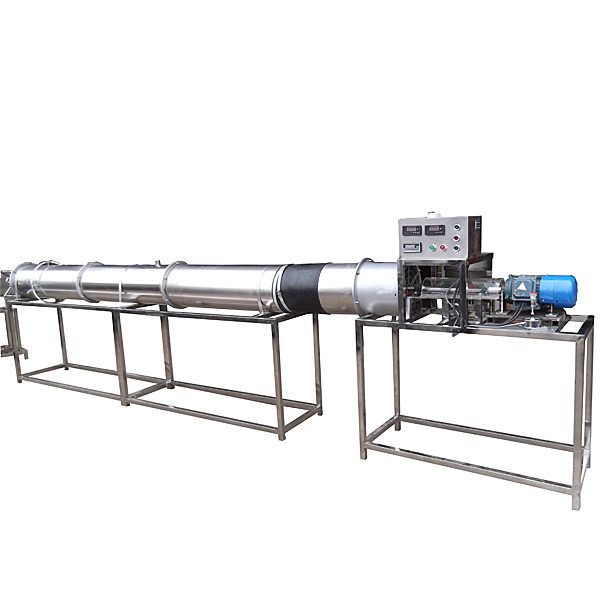

軸流風機性能實訓裝置,機械基礎綜合課程設計實訓臺

實驗?zāi)康模?br /> 風機的動葉片采取靜態可調[安裝角15、20、25度]，主軸采用雙級變速電機，測試軸流式風機的風室性能參數。
主要配置：
雙級變速電機，測力矩重力傳感器，整流柵、測試風管，可調節風門，畢托管，流量測試差壓傳感器，靜壓測試差壓傳感器，測轉速裝置，**信號輸入巡檢儀顯示流量、重力、溫度、差壓，不銹鋼支架及配電箱等。
技術參數：
1、輸入電源：三相AC380V±10% 50Hz，功率1.5KW。
2、軸流式離心風機參數：采用雙級變速電機，風量2000 m3/h，風壓1000 Pa，功率1.5KW。
3、畢托管流量計配斜管微壓計測流速：量程-10-700pa。
4、測力矩重力傳感器裝置，輪輻式稱重傳感器：量程0-20KG。
5、實驗風道采用304不銹鋼材質，分為風口段，實驗段，測試段等，彼此之間采用法蘭螺母連接，方便拆卸。
6、溫度由高精度溫度傳感器測量，**信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、流速、功率、轉速、扭矩等實驗全部測量參數，手動風門調節風量。
7、外形尺寸：3500×500×1200mm，外形為不銹鋼可移動支架，帶雙剎車輪。

軸流風機性能實訓裝置,機械基礎綜合課程設計實訓臺

主要技術特點:
1.該實驗裝置有多種基本的傳動機構，如直齒圓柱齒輪機構、蝸桿蝸輪機構、螺旋齒輪機構、直齒圓錐齒輪機構、凸輪機構、曲柄滑塊機構、曲柄搖桿機構、棘輪機構,以及帶傳動、鏈傳動、滑鍵配合等，組成插齒機床的傳動系統，形成互相協調配合的范成運動、切削運動、進給運動、讓刀運動，共五條傳動路線，是學習機械傳動系統的理想實例。
2.教師機可插制蠟制毛坯的直齒圓柱齒輪，全程約8分鐘，可供學生觀察插齒全過程、各條傳動路線運轉情況及特點、范成法加工漸開線齒廓的成形過程。
3.所有傳動機構都裸露可視，便于學生觀察。
4.該機用途較廣，除用于機械基礎綜合課程設計實驗平臺外，教師機還可用于漸開線齒廓切制原理實驗，學生機可用作機械傳動裝置裝拆實驗、機械參數測定實驗、機械傳動性能對比實驗等。
實驗項目內容:
1.機械基礎綜合課程設計(分11個項目)
(1)教學插齒機的反求設計:
(2)凸輪機構的運動分析;
(3)平面連桿機構的運動分析; .
(4)齒輪傳動裝置設計:
(5)蝸桿傳動裝置設計;
(6)切削運動傳動裝置設計;
(7)刀具回轉運動傳動裝置設計;
(8)工件回轉運動傳動裝置設計;
