DYLY-JK9樓宇給排水監控系統實驗實訓裝置

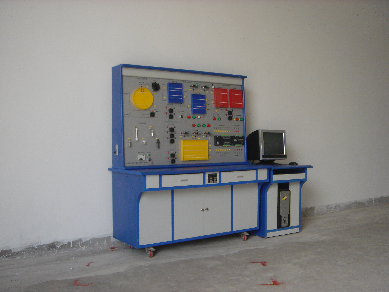

硬件設備圖片:

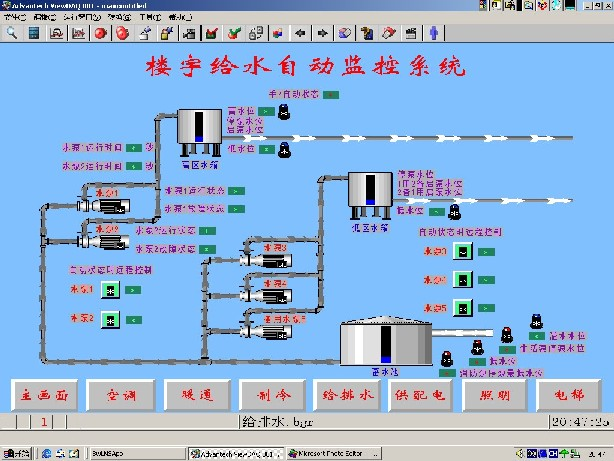

軟件界面圖片:

（1）裝置組成：

本實驗實訓裝置控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、仿真水箱、多種水位傳感器、多種電動水閥等組成。

（2）系統實訓功能：

能進行各種給排水系統控制操作演示、DDC控制器的操作與編程、給水控制、排水控制、氣壓給水控制、熱水供水控制、水位傳感器的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

（3）系統技術指標：

工作電壓：單相三線220V±5%  50Hz

整機容量：＜300W

外型尺寸：150×70×180cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

（4）可以做的實訓項目

實訓項目一：樓宇給水監控系統的實訓

實訓項目二：樓宇排水監控系統實訓

實訓項目三：樓宇氣壓給水監控系統實訓

實訓項目四：樓宇熱水給水監控系統實訓

實訓項目五：線路故障的判斷與處理

實訓項目六：設備故障的判斷與處理

實訓項目七：設計并安裝一個簡易應用系統

實訓項目八：設計有關控制點位信息表格

實訓項目九：組態軟件設計實訓項目

實訓項目十：系統調試實訓項目
