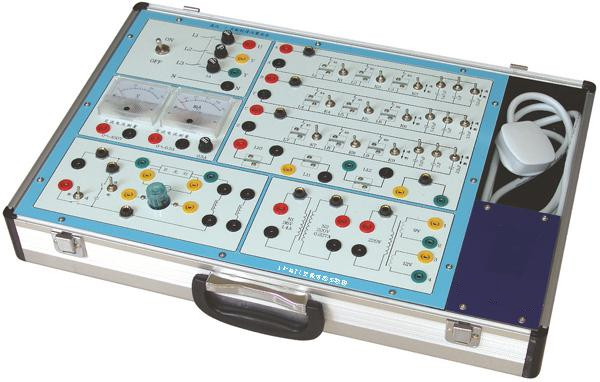

DYSD-JL2交流電路實驗箱

交流電路實驗箱 主要是進行"電工學"及"電路原理"中的強電部分實驗，如單相交流電路、三相電路、日光燈電路實驗。本實驗箱由模塊單元和元件庫相結合的板面構成，全部采用歐洲標準的安全插座和安全實驗導線，連線方便，接觸可靠，而且壽命長、效率高，有效預防觸電隱患。實驗面板上印有元件符號及主要參數便于學生識別。實驗箱結構緊湊實用直觀，安全可靠，能有效培養學生的動手能力，維修方便、簡捷?？蓾M足各類高、中等院校及職業技術類院校開設的電工典型實驗。

 系統組成

 （1）電源： 三相220V±10% ，50HZ

 （2）耦合電感一對。

 （3）單相變壓器l只，變壓比為220V比36V，功率50W。

 （4）三相燈組負載，每相可插入15W燈泡3只。

 （5）三相電容負載，0.47uf/400V、luf/400V、2uf/400V各3只。

 （6）三相開關l只。

 （7）元件組：有保險絲座3只、鎮流器（20w）l只、啟輝器、電阻、 luf、2uf、4uf電容器等元件。

 （8）指針式電壓表頭l只、指針式電流表頭l只。

 （9）三相四線漏電斷路器屬選購件,用戶根據具體情況選配。

 可完成以下實驗：

 （1）用三表法測量電路等效參數。

 （2）正弦穩態交流電路相量的研究。

 （3）互感電路的測量。

 （4）單相變壓器特性的測試。

 （5）三相交流電路電壓、電流測量。

 （6）三相電路功率的測量。

 （7）功率因素及相序的測量。

 （8）其它電工學控制實驗。
